TUGAS 12 - MEDIA TRANSMISI

MEDIA TRANSMISI

Media transmisi adalah media yang menghubungkan antara pengirim dan penerima informasi.

JENIS JENIS MEDIA TRANSMISI :

1. GUIDED MEDIA

Guided media adalah media yang menstransmisikan data dengan menggunakan konduktor fisik seperti kabel.

CONTOH GUIDE MEDIA :

1. TWISTED PAIR

• Twisted pair ada 2 :

1. KABEL STP (Shielded Twisted Pair)

Kabel STP adalah salah satu jenis kabel yang digunakan didalam suatu jaringan komputer. Kabel tersebut mempunyai 2 pasang kabel yang dipilin.

• Kelebihan kabel STP :

1. tahan terhadap gangguan dari luar seperti arus listrik, cuaca, ataupun tekukan yang terjadi pada kabel.
2. kualitas yang terjamin, karena produksinya menggunakan barang mentah yang kualitasnya terjamin dengan baik.
3. cocok untuk daerah luas dan medan yang berat.
4. tak membutuhkan perhatian khusus.

• Kekurangan kabel STP :

1. Harganya mahal
2. membutuhkan konektor bermerk.

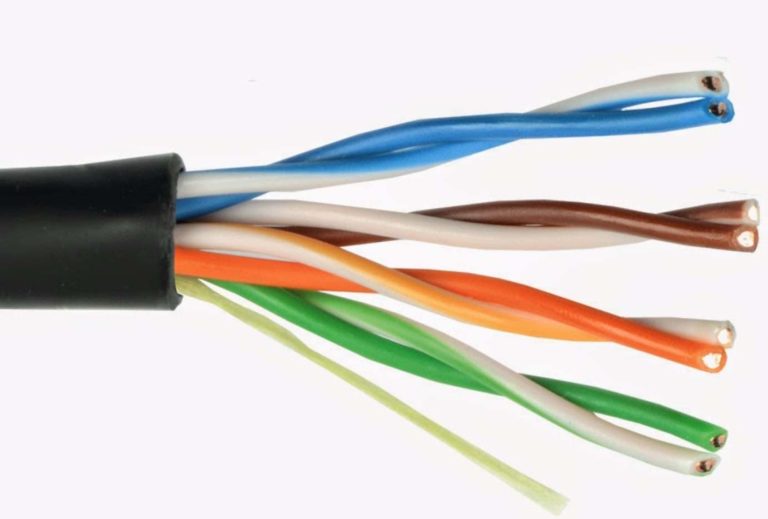

2. KABEL UTP (Unshielded Twisted Pair)

Kabel UTP adalah kabel yang banyak digunakan dalam instalasi jaringan komputer. kabel ini terdiri dari 4 pasang kabel yang dipilin.

• Kelebihan kabel UTP :

1. mudah didapatkan dan harganya terjangkau
2. mudah dalam instalasi
3. mudah dalam pengerjaan crimping kabel
4. sering digunakan oleh teknisi teknisi jaringan diluar sana yang banyak kita temui.

• Kekurangan kabel UTP :

1. tidak kuat menahan gangguan dari luar (arus listrik, cuaca)
2. tidak cocok untuk daerah luas dan medan berat karna sifatnya yang lentur dan mudah terkelupas
3. tak bisa diterapkan dalam instalasi jarak jauh

2. COAXIAL CABLE

Kabel ini berfungsi untuk menghubungkan perangkat perangkat didalam jaringan komputer contohnya menghubungkan komputer satu dengan komputer lainnya.

• Kelebihan Coaxial cable :

1. harganya relatif murah
2. jangkauannya luas
3. dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon

• Kekurangan Coaxial cable :

1. sulit pada saat melakukan instalasi
2. mempunyai redaman yang relatif besar
3. jika dipasang diatas tanah, rawan terhadap gngguan gangguan fisik yang dapat memutuskan hubungan

3. FIBER OPTIC

Fiber optic berfungsi untuk mengarahkan gelombang cahaya dalam satu arah lewat proses pembiasan cahaya. Fiber optic biasanya digunakan dalam jaringan WAN untuk komunikasi suara dan data.

• Kelebihan fiber optic :

1. mampu mengantarkan data dengan kapasitas besar dan jangkauan yang luas
2. tidak menggunakan listrik jadi kemungkinan untuk terjadi konslet tidak ada
3. bebas dari gangguan sinya elektromagnetik dan mempunyai ketahanan yang cukup kuat.

• Kekurangan fiber optic :

1. pemasangan serta perawatannya sulit
2. memiliki harga yang relatif mahal
3. kabel fiber optic tidak dapat di letakkan di belokan yang tajam karena fiber optic menggunakan cahaya sebagai penghantar sinyal, jika kabel ditekuk maka cahaya akan bocor dan akan mengalir ke tekukan tersebut

2. UNGUIDED MEDIA
Unguided media adalah media transmisi yang menggunakan sistem gelombang/wireless.

CONTOH UNGUIDED MEDIA :

1. INFRAMERAH

Inframerah tersebut biasa digunakan untuk melakukan komunikasi dalam jarak dekat, dengan kecepatan 4 Mbps. Contohnya : remot control televisi dan juga alat elektronik lainnya.

• Kelebihan inframerah :

1. inframerah mudah dibuat serta juga murah
2. instalasi mudah
3. mudah untuk dipindah pindah

• Kelemahan inframerah :

1. jarak lingkupnya terbatas
2. tidak bisa menembus dinding
3. harus ada suatu lintasan lurus dari pengirim serta penerima
4. tidak bisa digunakan di luar ruangan disebabkan karena akan terganggu karena adanya cahaya matahari

2. GELOMBANG RADIO

Gelombang radio adalah suatu media transmisi yang dapat digunakan untuk mengirimkan surat ataupun data.

• Kelebihan gelombang radio :

1. dapat mengirimkan isyarat dengan posisi sembarang
2. dimungkinkan untuk keadaan yang bergerak

3. GELOMBANG MIKRO

Gelombang mikro adalah suatu bentuk radio yang menggunakan frekuensi tinggi yang melingkupi kawasab UHF, SHF, serta EHF. Gelombang mikro banyak digunakan untuk sistem jaringan MAN, warnet serta juga penyediaan layanan internet (ISP).

• Kelebihan gelombang mikro :

1. akuisisi antar menara tidak terlalu dibutuhkan
2. dapat membawa jumlah data yang besar
3. biaya murah karena tiap tower antena tersebut tidak memerlukan lahan yang luas

• Kelemahan gelombang mikro :

1. rentan terhadap adanya gangguan cuaca seperti hujan
2. mudah untuk terpengaruh pesawat terbang melintas di atasnya

4. SATELIT

Satelit adalah suatu media transmisi yang fungsinya utamanya adalah untuk menerima sinyal stasiun bumi serta akan meneruskannya ke stasiun bumi lain.

• Kelebihan satelit :

1. lebih praktis dibandingkan menggelar kabel antar benua
2. dapat menjangkau juga daerah terpencil dengan populasi yang rendah
3. meningkatnya trafik telekominikasi diantara benua yang membuat sistem satelit cukup menarik secara komersial

• Kekurangan satelit :

1. adanya keterbatasan teknologi untuk penggunaan antena satelit dengan ukuran satelit yang cukup besar
2. biaya investasi serta asuransi satelit itu yang masih mahal
3. atmospheric losses yang besar untuk suatu frekuensi di atas 30 GHz membatasi penggunaan frequency carrier

TUGAS 13 - MEMBUAT KABEL LAN

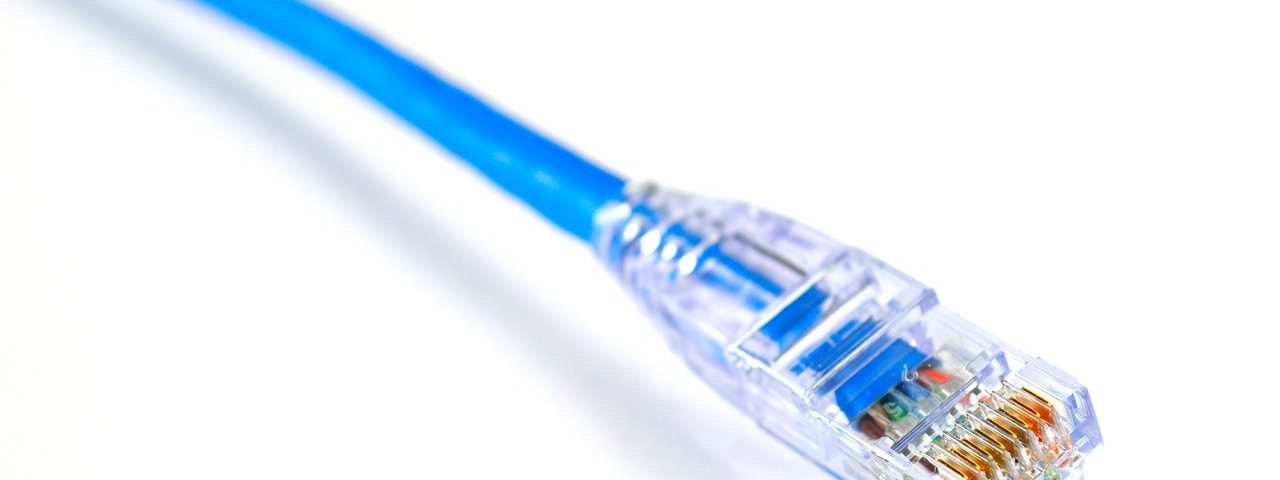

MEMBUAT KABEL LAN

• PERALATAN :

1. 1 set tang crimping

2. kabel UTP dengan panjang menyesuaikan jarak dan jumlah komputer.

3. kabel tester

4. konektor RJ 45


• URUTAN WARNA :

1. Putih hijau - hijau - putih oranye - biru - putih biru - oranye - putih coklat - coklat.
2. Putih oranye - oranye - putih hijau - biru - putih biru - hijau - putih coklat - coklat.

• LANGKAH - LANGKAH :

1. Ambil dan potong kabel UTP sesuai dengan jarak tiap koputer klien ke hub menggunakan tang crimping.
2. kelupas isolator atau pembungkus kabel UTP sekitar 15 mm.
3. Uraikan kabel UTP dengan tipe straight atau lurus untuk hubungan ke komputer.
4. Luruskan kabel. kemudian potong untuk rapikan ujungnya dan masukkan ke RJ 45
5. Masukkan kabel UTP dalam konektor RJ 45 sesuai urutan
6. Crimping konektor RJ 45 dengan menggunakan tang crimping.
7. Setelah itu, uji konektivitas kabel dengan cabel tester.
